ИНВЕРТОР СВОИМИ РУКАМИ

   Данная статья написана для тех кто любит держать в руках паяльник, кто умеет читать схемы. Не объязательно быть сильным в импульсной схемотехнике. Современная элементная база позволяет творить чудеса. И так с чего у меня все началось. Как то, мой друг выразил мне сочувствие по поводу того, что имею дачу, а вот хорошего сварочника не имею. А ведь в действительности, сколько было ситуаций когда бы он пригодился, но увы. Конечно можно было бы купить готовый, благо их в продаже появилось великое множество, но повидимому я бы тогда потерял бы чувство собственного самоуважения. Дело в том что я по профессии электроньщик. Много лет был ведущим специалистом в лаборатории сложной медецинской техники. И так благодаря обширной информации в недрах интернета, набрал достаточное для анализа их количество.  И не спеша в течении зимы у себя на кухне сотворил первый свой инвертор. Немного времени спустя, сотворил другой а первый отдал друзьям в гараж, где они занимаются ремонтом автомобилей. И вот он уже 5 лет как безупречно трудится у них. Его пытали и проф сварщики, варили нержавейку, чугун спец электродами. Все дали высокую оценку работе аппарата. На фото второй вариант.

  Размеры 180*200*220 мм. Вес 5 кг. Ток 30-160 ампер. Напряжение холостого хода 60 вольт. Как видите из схемы, она чрезвычайно проста, из своего опыта знаю чем проще схема тем она надежнее в работе. Здесь нет, как в других схемах, каскадов на операционных усилителях по обратной связи по току. Нет системы антипригар и.т.д. И вот что я вам скажу по этому поводу, аппарат прекрасно работает без лишних наворотов. Микросхема UC3845 позволяет строить обратную связь по току без всяких излишеств.   А для нас это главное. Дешево но сердито. Лишние навороты удорожают схему и снижают её надежность. И так чуть поподробнее. Как вы заметили, здесь нет привычного импульсного трансформатора, который управляет силовыми ключами на IGBT транзисторах, а используются оптодрайвера, которые в отличии от импульсного транса, имеет абсолютной формы меандр безо всяких выбросов. Хоть и приходится в блоке питания мотать две дополнительные обмотки для питания раздельно верхнего и нижнего драйвера, но это куда проще, чем искать еще один сердечик для импульсного трансформатора, правильно его намотать учитывая фазировку обмоток. Да и входные цепи силовых ключей намного проще чем с импульсником, а так же и тепловой режим ключей улучшается.

  А теперь почему импульсный БП а не класический. Во первых габариты и вес. Второе и главное это стабильное выходное непряжение даже если по какой то причине в сети напряжение упадет до черезвычайно низкой велечины, например на даче,

Из за такого падения могут выйти из строя силовые ключи ежели вы бы использовали классическую схему, так как она не смогла выдать необходимое напряжение для открытия силовых ключей. Результат, взрыв из за теплового пробоя, так как

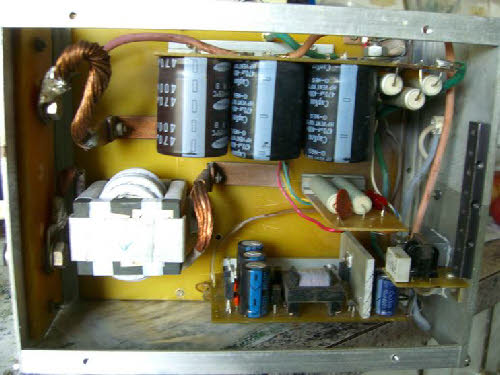

из за низкого напряжения на затворах, IGBT транзисторы перешли бы в линейный режим. БП на микросхеме ТОР 224Y стабильно работает при снижении напряжении на входе до 80 вольт.  Данный блок питания на ТОРе очень надежен в работе. Его практически невозможно спалить. В нем есть внутренние защиты. Вот оптимальный вариант сварочника, который не сложно сделать. Комплектующие в интернет магазинах найти не сложно. Мной собран еще один инвертор по мостовой схеме и все комплектующие я брал через интернет. Пока делаешь корпус, платы и.т.д, все компоненты приходят.  Вот на фото вид  сверху и снизу на внутренности моего инвертора.
